Dettagli:
Termini di pagamento e spedizione:
|
Tipo: | Ancora del cuneo | Materiale: | Steel |
---|---|---|---|
Diametro: | M6~M24 | Lunghezza: | 40-300mm |
Capacità: | 1860Mpa | Durezza: | 78~85 HRA |
Evidenziare: | sistema di post tensione,ancoraggio pretensato |

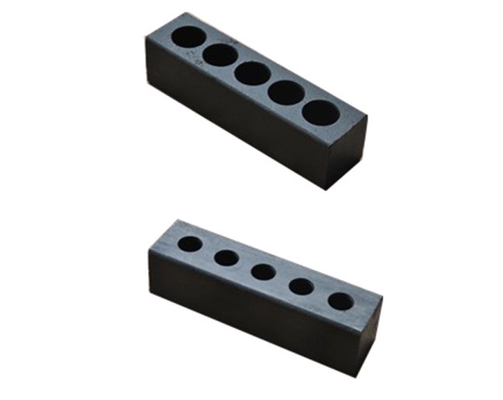

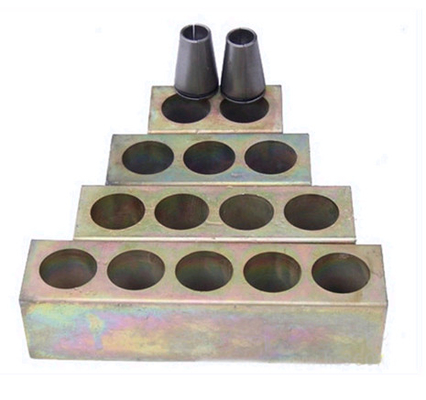

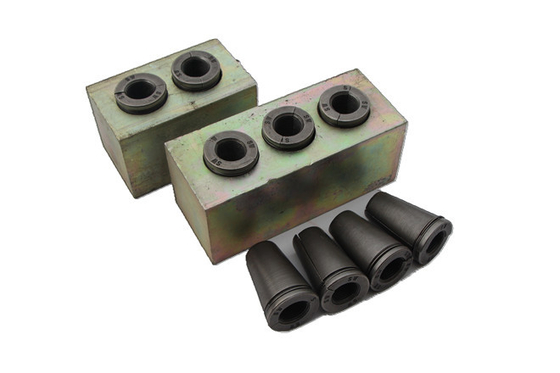

Flat prestressed Multi Strand Anchorage Block Anchor Head Wedge 1860Mpa
Flat Pre-stressed Multi-strand Anchorage Block Anchor Head Wedge per l'ingegneria post-tensione
Descrizione
TIPO | BM13-2 | BM13-3 | BM13-4 | BM13-5 | BM15-2 | BM15-3 | BM15-4 | BM15-5 |
Ancoraggio Capo (mm) |
80 48 50 |
110 45 45 |
140 45 45 |
170 45 45 |
80 48 48 |
125 48 48 |
160 48 48 |
195 48 48 |
Ancoraggio Scaffalatura (mm) |
140 150 80 |
150 160 70 |
175 200 70 |
200 230 70 |
140 150 80 |
150 190 80 |
185 220 80 |
215 285 80 |
Scaffalatura DUCT(mm) |
50 22 |
60 22 |
74 22 |
90 22 |
50 22 |
60 22 |
74 22 |
90 22 |
Applicazione per il blocco di ancoraggio piatto a più filamenti a tensione prestabilita
1I sistemi di fissaggio a cuneo di calcestruzzo pre-stressati possono essere utilizzati in modo efficiente in tutte le applicazioni di costruzioni e lavori di ingegneria civile.
2I sistemi di ancoraggio in calcestruzzo sono comunemente utilizzati nella costruzione di ponti e in altre strutture di ingegneria civile come silo, serbatoi d'acqua, ecc.
3I fili sono individualmente tenuti in una sola testa di ancoraggio e trasmettono la loro forza di pretensione mediante un'unità di fusione della piastra di ancoraggio di tipo M.
4Per ciascuna dimensione dell'ancora viene fornito un rinforzo a spirale speciale alla fusione della piastra di ancoraggio per fornire un adeguato rinforzo di spaccatura per le sollecitazioni di rottura sviluppate nella zona di ancoraggio.
5I fili nel tendine sono sollecitati simultaneamente mediante un jack di sollecitazione multifilamento da 1.100 KN a 5.000 KN.In caso di unità tendinale di piccole dimensioni come il tipo M405 i fili possono essere anche sollecitati individualmente mediante un mono jack.
6Per assicurare la protezione dalla corrosione e per dare una resistenza adeguata al legame, i tendini vengono riempiti con un'adeguata miscela di colata di cemento dopo una completa sollecitazione dei fili.
